Ett fiskbensdiagram är ett användbart diagram för att bena ut vilka orsakerna är till ett visst problem. Fiskbensdiagram kallas även för orsak-verkan-diagram.

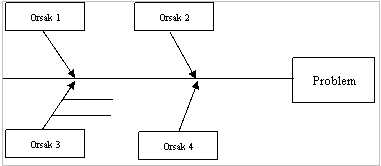

Fiskbensdiagram används inom området för statistisk processtyrning för att identifiera orsakerna till att det är variation i en process eller till att en process är ur kontroll. Ett fiskbensdiagram konstrueras genom att ett problem eller ett mål ritas in längst ut till höger i ett diagram med ett horisontellt sträck åt vänster. Orsakerna till problemet eller förutsättningar för måluppfyllelse ritas in till vänster om problemet eller målet med pilar riktade mot den horisontella linjen och problemet eller målet.
Orsakerna till problemet eller förutsättningarna för måluppfyllelsen kan ha delorsaker eller delförutsättningar som ritas in i anslutning till huvudorsakerna eller huvudförutsättningarna. Orsakerna i ett fiskbensdiagram undersöks noggrant och de orsaker som inte påverkar effekten rensas ut från fiskbensdiagrammet. Inom statistisk processtyrning används ofta fyra problemområden som huvudorsaker till ett problem, dessa är material, metoder, utrustning och personal.
